O módulo Eletricidade Básica é fundamental para qualquer profissional da área automotiva. Ele fornece o conhecimento essencial para entender como os sistemas elétricos dos veículos funcionam, bem como os princípios que regem o fluxo de corrente elétrica.
O que é Eletricidade
Eletricidade é o movimento de elétrons em um condutor, responsável por alimentar dispositivos elétricos e eletrônicos, motores e sistemas automotivos.
Geração de Eletricidade
A eletricidade pode ser gerada por diversos métodos, incluindo:
- Geradores mecânicos
- Baterias químicas
- Fontes alternadas (rede elétrica)
Condutores e Isolantes
- Bons condutores: metais como cobre e alumínio, que permitem fácil passagem de corrente elétrica.
- Maus condutores: materiais como borracha, plástico e madeira, que dificultam ou impedem o fluxo de corrente.
Conceitos Fundamentais
- Tensão alternada (AC): corrente elétrica que muda de direção periodicamente.
- Tensão contínua (DC): corrente elétrica que flui em um único sentido.
- Retificação: processo de converter tensão alternada em tensão contínua, geralmente usando ponte retificadora com diodos.
- Transformadores: dispositivos que alteram a tensão elétrica sem mudar a frequência.
Relações entre Tensão, Corrente e Resistência
- Lei de Ohm: relação fundamental entre tensão (V), corrente (I) e resistência (R), expressa por V = I × R.
- Associação de resistores:

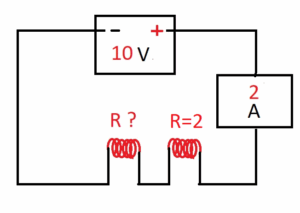

- Série: resistores conectados em sequência, aumentando a resistência total.

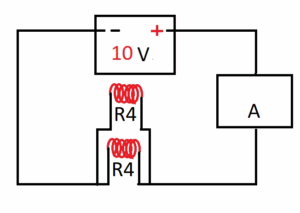

- Paralelo: resistores conectados em ramos separados, diminuindo a resistência total.
- Misto: combinação de série e paralelo.

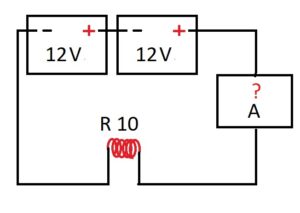

- Associação de baterias:
- Série: aumenta a tensão total.
- Paralelo: aumenta a capacidade (amperagem) total.
- Misto: combinação de série e paralelo.
Uso do Multímetro
O multímetro é ferramenta essencial para eletricistas automotivos. Ele permite medir:
- Tensão (V)
- Corrente (A)
- Resistência (Ω)
- Frequência (Hz)
- Continuidade de circuitos
Usando o Multímetro em Circuitos de Tensão Contínua
O multímetro é uma ferramenta essencial para qualquer eletricista ou entusiasta da eletrônica. Ele pode medir tensão, corrente e resistência, permitindo uma análise precisa de circuitos. Veja como usar o multímetro para cada uma dessas medições em um circuito de tensão contínua:
Medindo Tensão
Ao medir a tensão, o multímetro deve ser conectado em paralelo com o componente ou a carga que se deseja medir. Isso garante que a tensão correta seja lida no circuito. Illustration: Medindo Tensão
Medindo Corrente
Para medir a corrente, o multímetro deve ser conectado em série com a carga no circuito. Desta maneira, toda a corrente que flui pelo circuito também passa pelo multímetro, permitindo uma leitura precisa. Illustration: Medindo Corrente
Medindo Resistência
Ao medir resistência, é importante que o multímetro esteja desconectado do circuito. O multímetro deve ser ajustado para a escala de resistência, permitindo a leitura da resistência do componente em ohms. Illustration: Medindo Resistência
Lei de Ohm: Entendendo a Relação entre Tensão, Corrente e Resistência
A Lei de Ohm é um dos princípios fundamentais da eletricidade, estabelecendo a relação entre tensão (V), corrente (I) e resistência (R). Essa lei é expressa pela fórmula:
V=I×RV = I \times RV=I×R
Componentes da Lei de Ohm
- Tensão (V): Medida em Volts (V), representa a diferença de potencial elétrico entre dois pontos. É a “força” que empurra os elétrons através de um circuito.
- Corrente (I): Medida em Amperes (A), é o fluxo de elétrons que passa por um ponto em um circuito elétrico durante um determinado período.
- Resistência (R): Medida em Ohms (Ω), é a oposição que um material oferece à passagem da corrente elétrica. Materiais condutores, como cobre, têm baixa resistência, enquanto materiais isolantes têm alta resistência.
Cálculos com a Lei de Ohm
Podemos derivar três fórmulas a partir da Lei de Ohm, dependendo do que estamos tentando calcular:
- Para calcular a tensão: V=I×RV = I \times RV=I×RExemplo: Se a corrente em um circuito é de 2 A e a resistência é de 5 Ω, a tensão é: V=2 A×5 Ω=10 VV = 2 \, A \times 5 \, Ω = 10 \, VV=2A×5Ω=10V

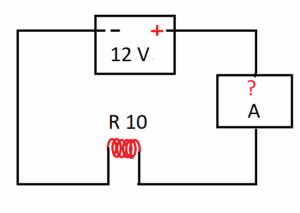

- Para calcular a corrente: I=VRI = \frac{V}{R}I=RVExemplo: Se a tensão é de 12 V e a resistência é de 4 Ω, a corrente é: I=12 V4 Ω=3 AI = \frac{12 \, V}{4 \, Ω} = 3 \, AI=4Ω12V=3A

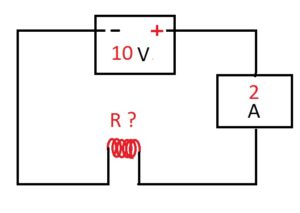

- Para calcular a resistência: R=VIR = \frac{V}{I}R=IVExemplo: Se a tensão é de 9 V e a corrente é de 3 A, a resistência é: R=9 V3 A=3 ΩR = \frac{9 \, V}{3 \, A} = 3 \, ΩR=3A9V=3Ω
Potência Elétrica

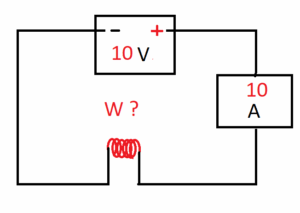

Outra propriedade importante é a potência elétrica (P), que pode ser calculada usando a fórmula: P=V×IP = V \times IP=V×I Ou, usando a Lei de Ohm, pode ser expressa de outras formas: P=I2×RouP=V2RP = I^2 \times R \quad \text{ou} \quad P = \frac{V^2}{R}P=I2×RouP=RV2
- Potência (P) é medida em Watts (W).
- Exemplo: Se a corrente é de 2 A e a tensão é de 10 V, a potência é: P=10 V×2 A=20 WP = 10 \, V \times 2 \, A = 20 \, WP=10V×2A=20W
Resumo
A Lei de Ohm é fundamental para o entendimento de circuitos elétricos, permitindo calcular a tensão, corrente, resistência e potência. Compreender como essas variáveis se relacionam é crucial para projetar e analisar sistemas elétricos de forma eficaz. Para aplicar a Lei de Ohm, garanta que as unidades estejam corretas e conheça os valores que está medindo.
Conclusão
O módulo de Eletricidade Básica prepara o aluno para compreender os princípios elétricos que governam os sistemas automotivos, permitindo:
- Diagnosticar falhas elétricas com precisão.
- Entender o funcionamento de motores, sensores e atuadores.
- Aplicar corretamente conceitos de tensão, corrente e resistência em veículos.
Essa base é essencial para qualquer profissional que deseja atuar na manutenção e reparo de sistemas elétricos automotivos.
